Van WEH điện tử Rexroth Van với Điều khiển Hướng
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | SJ HYD |
| Chứng nhận: | ISO9001 |
| Số mô hình: | DB, DBD, DBW |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 máy pc |
|---|---|
| chi tiết đóng gói: | Thùng hoặc hộp gỗ |
| Thời gian giao hàng: | Mot thang |
| Điều khoản thanh toán: | T/T hoặc L/C |
| Khả năng cung cấp: | 1000 tính mỗi tháng |
|
Thông tin chi tiết |
|||
| Điểm nổi bật: | Van giảm áp thủy lực,van an toàn thủy lực,van giảm áp thủy lực |
||
|---|---|---|---|
Mô tả sản phẩm

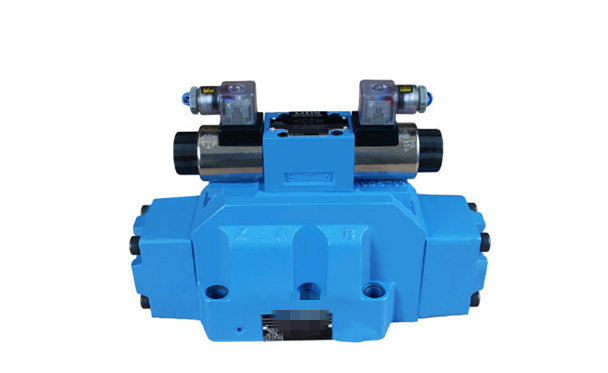

Van WEH điện tử Rexroth Van với Điều khiển HướngVan hướng trục kiểu WEH hoạt động bằng điện thủy lực
Van điều khiển hướng thủy lực điện WEH32
Van hướng hướng được sử dụng để điều khiển bắt đầu, dừng và hướng lưu lượng chất lỏng và do đó xác định hướng di chuyển hoặc vị trí giữ (xi lanh hoặc động cơ thủy lực). Van có thể được lắp đặt trong mạch thủy lực ở bất kỳ vị trí nào cùng với bảng phụ.
Các bề mặt kết nối được đóng kín bằng vòng O-ring đi kèm với van.
MÔ TẢ HOẠT ĐỘNG

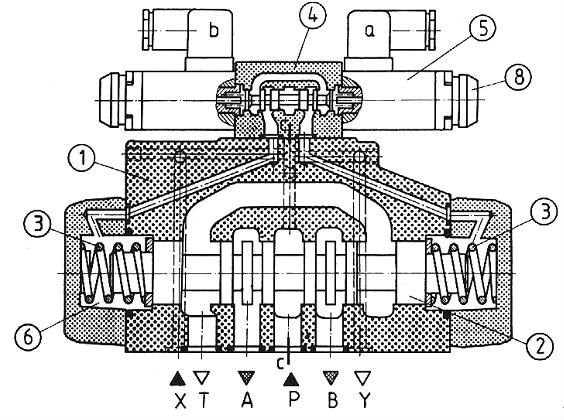

Van định hướng được bật bằng cách thay đổi vị trí của thanh điều khiển 2 di chuyển dọc theo trục của nó tách biệt hoặc kết nối các cổng A, B, P hoặc T trong nhà ở 1.
Áp suất được cung cấp cho một buồng lò xo 6 thông qua van điều khiển 4 hoạt động trên bề mặt trục chính và do đó trục chính được dịch chuyển từ vị trí trung tính của nó.
Thanh trượt điều khiển chính được giữ ở vị trí trung tâm vào mùa xuân 4 hoặc bằng thủy lực, do áp lực nước ảnh hưởng (thông qua van điều khiển) trên cả hai mặt trụ.

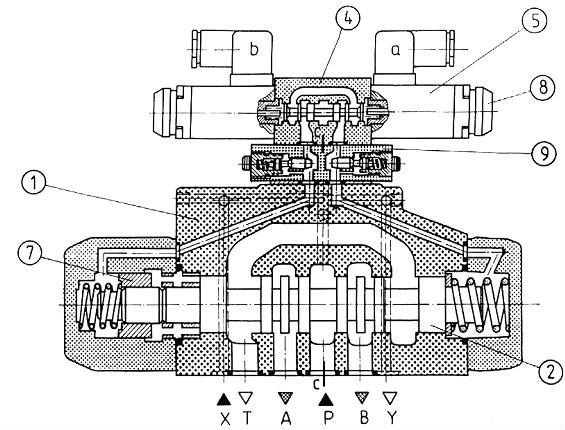

Tay chỉnh tâm 7 làm chức năng trung tâm.
Van điều khiển được vận hành bằng điện bằng các solenoid 5, có thể được trang bị nút khẩn cấp 8. Nút khẩn cấp tùy chọn cho phép vận hành phi công
Van mà không cần cấp điện phụ thuộc vào áp lực chất lỏng thí điểm đang được sử dụng.
Van định hướng có thể được cung cấp với sự điều chỉnh chìm điều khiển 9.
DỮ LIỆU KỸ THUẬT
| Chất lỏng thủy lực | Dầu khoáng, este phosphate | |
| Lọc bắt buộc | Lên đến 16 mm (đề nghị 10 mm) | |
| Dải nhiệt độ chất lỏng | 243 - 343 K | |
| Độ nhớt của chất lỏng | 37 mm2 ở nhiệt độ. Của 328 K | |
| Độ nhớt | 2,8 đến 380 mm2 / s | |
| Nhiệt độ làm việc tối ưu (chất lỏng trong bể) | 313 - 328 K | |
| Cân nặng | Tối đa 51 kg | |
Áp suất vận hành tối đa
- tại các cảng A, B, P 35 MPa cho H-4WEH 32, 28 MPa cho 4WEH 32
- tại cảng T 25 MPa
Thí điểm chất lỏng trở lại Y = bên ngoài
Thí điểm chất lỏng trở lại Y = nội bộ
(Van vị trí 3 vị trí trung tâm, van 2 vị trí) 16 MPa
Chất lỏng thí điểm
(3 vị trí van thủy lực trung tâm) không
Áp suất thí điểm tối thiểu
Cung cấp chất lỏng thí điểm X = bên ngoài
Cung cấp chất lỏng thí điểm X = bên trong
Ba vị trí directional van pst = 0.8 MPa
Van hai hướng vị trí trung tâm pst = 1,0 MPa
Van hai vị trí thủy lực trung tâm pst = 0.5MPa
Cung cấp chất lỏng thí điểm X = bên trong
Cho các loại ống tròn G, H, F, S, T (thông qua van tải trước hoặc bằng phù hợp
Tốc độ dòng chảy cao)
Áp suất thí điểm tối đa 25Mpa

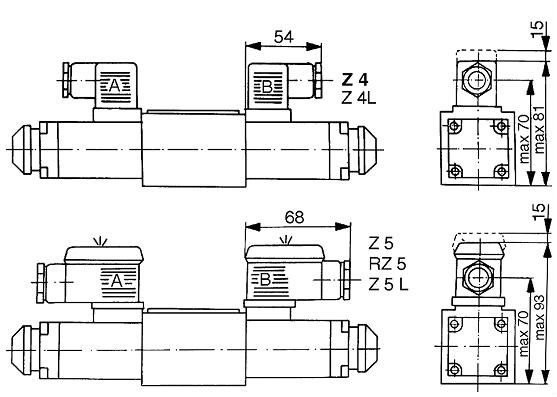

Kết nối điện :
