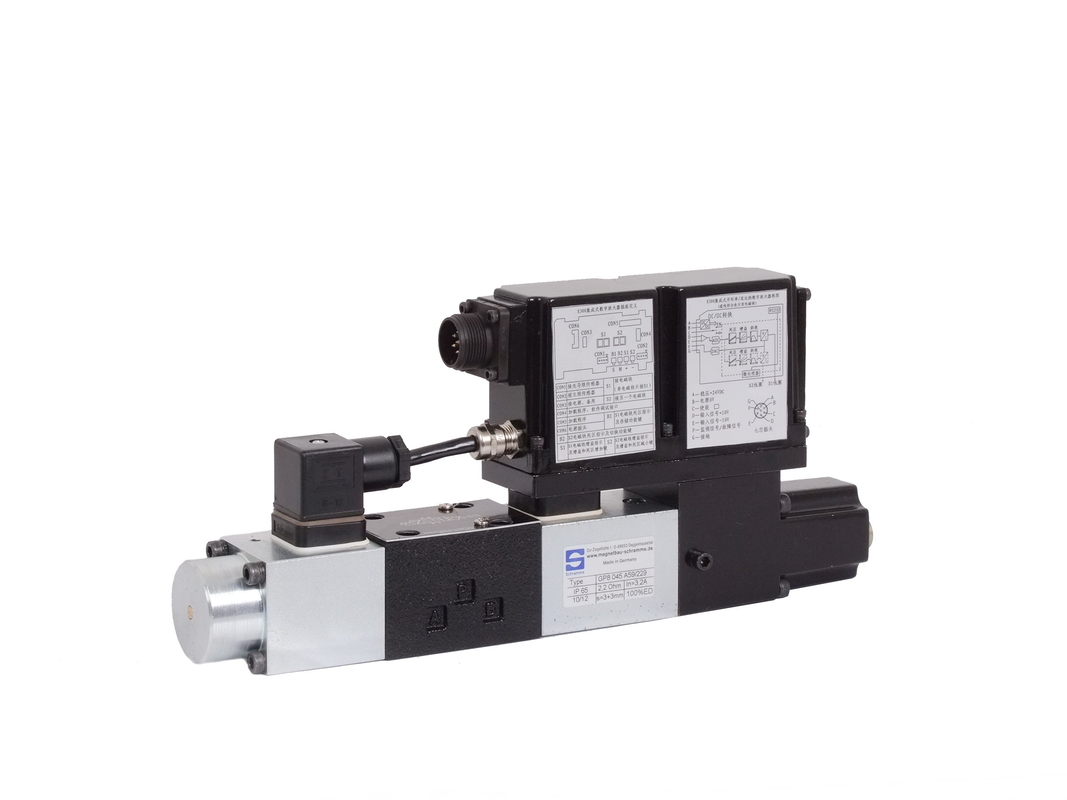

MA-DKZOR-T Van định hướng tỷ lệ thủy lực Tần số cao MA-DHZO-T 06 và 10 Phù hợp với tiêu chuẩn ISO4401
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | SJ HYD |
| Chứng nhận: | ISO9001 |
| Số mô hình: | MA-DHZO-TES |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 máy pc |
|---|---|
| Giá bán: | USD 1 |
| chi tiết đóng gói: | Gói tiêu chuẩn |
| Thời gian giao hàng: | Vào cổ phiếu |
| Điều khoản thanh toán: | T/T THƯ TÍN DỤNG |
| Khả năng cung cấp: | 10000 chiếc |
|
Thông tin chi tiết |
|||
| thương hiệu: | SJ thủy lực | Mô hình: | MA-DHZO-TES |
|---|---|---|---|
| Sức mạnh: | Thủy lực | Kích thước cổng: | 06,10 |
| Áp lực: | Thanh 315 | Tiêu chuẩn hoặc Không: | tiêu chuẩn |
| Phương tiện truyền thông: | Dầu thủy lực | Cấu trúc: | Kiểm soát |
| Nếu: | Vật đúc | Nhiệt độ: | Nhiệt độ bình thường |
| ứng dụng: | Hệ thống thủy lực | Xuất xứ: | Trung Quốc |
| Bảo hành: | Một năm | ||
| Điểm nổi bật: | Van cân bằng tỷ lệ cân bằng,van giảm áp thủy lực |
||
Mô tả sản phẩm
MA-DKZOR-T Van thủy lực cân bằng thủy lực Tần số cao MA-DHZO-T 06 và 10 DHZO-T *; DKZOR-T *
Van tỷ lệ thủy lực hiệu suất cao
Với đầu dò vị trí và tích cực
Chồng chéo lên nhau để có độ chính xác cao nhất và
Động lực trong điều khiển hướng và không
Các quy định về dòng chảy bù.
Chúng được thiết kế đặc biệt để đạt được
Điều khiển vòng kín tốc độ cao và
Áp lực xen kẽ (lực)
/ Điều khiển lưu lượng - các tùy chọn / S * kết hợp với
Spools 'Q' hoặc 'V'.
Các ống 4-cách, trượt vào một phòng 5
Cơ thể, được điều khiển trực tiếp bởi
Solenoid tỷ lệ và nó được kiểm soát
Ở vị trí vòng kín bằng
Các phản hồi đầu dò LVDT.
Trình điều khiển điện tử cung cấp tỷ lệ
Van với dòng điện phù hợp để căn chỉnh
Van điều chỉnh cho các tín hiệu tham chiếu,
Việc thi công tách rời có kết cấu gồ ghề
Và cho phép nhà máy đặt trước cho
Van đổi van.
Kích thước: 06 và 10
Lưu lượng tối đa: lên đến 80 và 170 l / phút
Áp suất tối đa: 350 bar (DHZO)
Thanh 315 (DKZOR)
Niêm phong vật liệu,
Xem giáo phái. ,:
- =
Tính chất thủy lực (dựa trên dầu khoáng ISO VG 46 ở 50'c)
Ký hiệu thủy lực | ||||||||
| Mô hình van | DHZO | DKZOR | ||||||
| Lặp lại chồng chéo | 1,3 | 1,3 | 1,3 | 1,3 | 1,3 | 1,3 | 1,3 | |
| Loại và kích cỡ cống (2) | L14 | L1 | S2 | S3, L3, D3 | S5, L5, D5 | S3, L3, D3 | S5, L5, D5 | |
| Giới hạn áp suất [thanh] | Cảng P, A, B = 350; T = 210 (250 với van thoát nước ngoài / Y | Cảng P, A, B = 315, T = 210 (250 / Y) | ||||||
| Lưu lượng tối đa (1) [l / phút] | 1 | 4,5 | số 8 | 17 | 28 | 45 | 60 | |
| Tại P = 10 thanh (PT) | ||||||||
| Tại P = 30 bar (PT) | 2 | số 8 | 14 | 30 | 50 | 80 | 105 | |
| Tại P = 70bar (PT) | 3 | 12 | 21 | 45 | 74 | 120 | 160 | |
| Thời gian đáp ứng (4) [ms] | <30 | <40 | ||||||
| Hysteresis [%] | <5% | <5% | ||||||
| Khả năng lặp lại | + 1% | + 1% | ||||||
GHI CHÚ:
Trên dữ liệu hiệu suất tham khảo van cùng với trình điều khiển điện tử Atos, xem phần 2
Dòng chảy được điều chỉnh bởi van tỷ lệ hướng không được bù áp. Do đó nó bị ảnh hưởng bởi các biến thể tải. Để đảm bảo lưu lượng được điều chỉnh theo các điều kiện tải khác nhau, bộ bù áp suất mô đun có sẵn (xem bảng D150)
Đối với các P khác nhau, lưu lượng tối đa phù hợp với các sơ đồ trong phần 14.2 và 15.2
Tín hiệu bước 0-100%
Cạnh tranh: Công nghệ tiên tiến quốc tế và quy trình, cuộn dây nhập khẩu từ Đức, có thể thay thế Atos, Rexroth, Yuken và nhiều thương hiệu khác, hình thức và cài đặt hoàn toàn có thể hoán đổi cho nhau.
Ứng dụng: Hệ thống thủy lực, biển, palstic máy và nhiều hệ thống thủy lực và máy móc.
Chúng tôi cung cấp van của chúng tôi cho nhiều khách hàng OEM, chất lượng là số 1 tại Trung Quốc.
