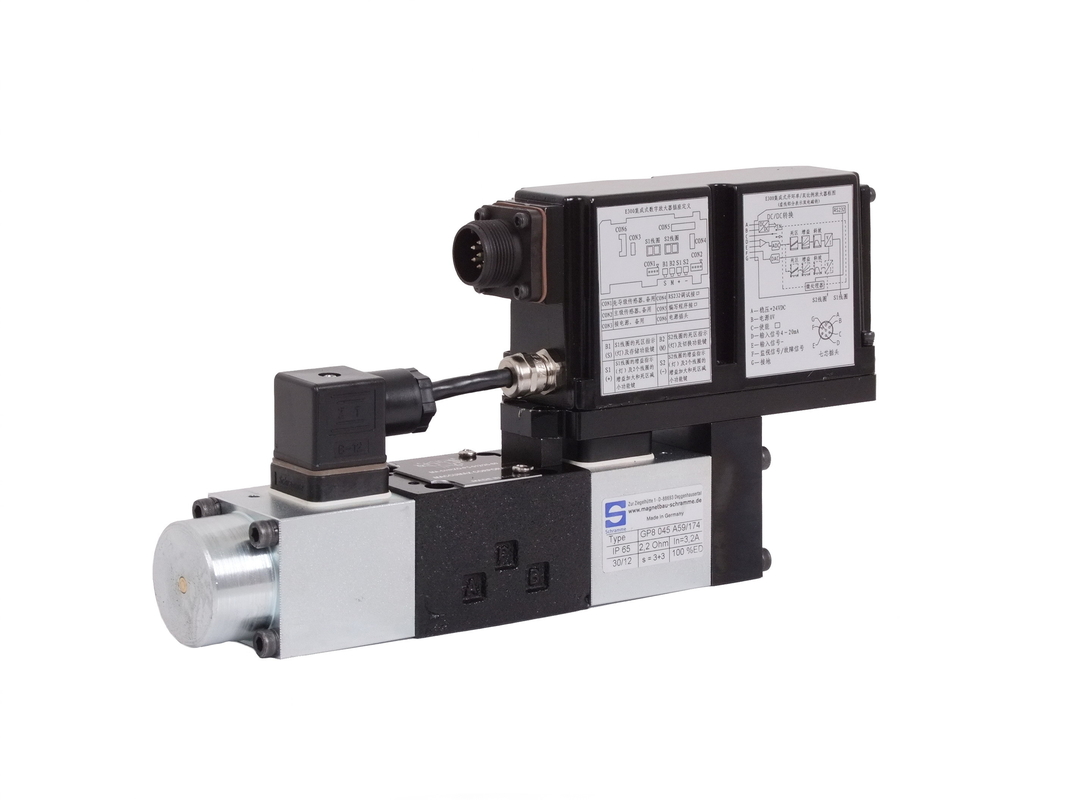

MA-DHZO MA-DKZOR Van cân bằng thủy lực 06 -10 dòng 105L / MIN P = 30bar
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | SJ HYD |
| Chứng nhận: | ISO9001 |
| Số mô hình: | MA-DHZO --- AES --- PS --- 0 7 1 - S 5 / * / * ** / * |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 máy pc |
|---|---|
| Giá bán: | Latest price |
| chi tiết đóng gói: | Gói tiêu chuẩn |
| Thời gian giao hàng: | Vào cổ phiếu |
| Điều khoản thanh toán: | T/T THƯ TÍN DỤNG |
| Khả năng cung cấp: | 10000 chiếc |
|
Thông tin chi tiết |
|||
| thương hiệu: | SH thủy lực | Mô hình: | MA-DHZO --- AES --- PS --- 0 7 1 - S 5 / * / * ** / * |
|---|---|---|---|
| Chứng nhận: | ISO9001 | Kích thước: | 06-10 |
| Dòng chảy: | 105l / phút | Áp lực vận hành: | Thanh 315 |
| Tiêu chuẩn hoặc Không: | tiêu chuẩn | Sức mạnh: | Thủy lực |
| Phương tiện truyền thông: | Dầu | Cấu trúc: | Kiểm soát |
| Mastial: | Vật đúc | Áp lực: | Áp lực cao |
| Nhiệt độ: | Nhiệt độ bình thường | Xuất xứ: | Trung Quốc |
| ứng dụng: | Hệ thống thủy lực | Môi trường temprature: | -20-60 |
| Điều kiện: | Mới | Trọn gói: | Gói tiêu chuẩn |
| Bảo hành: | Một năm | ||
| Điểm nổi bật: | Van cân bằng tỷ lệ cân bằng,van giảm áp thủy lực |
||
Mô tả sản phẩm
MA-DHZO MA-DKZOR Van cân bằng thủy lực 06 -10 dòng 105L / MIN P = 30barTính chất thủy lực (dựa trên dầu khoáng ISO VG 46 ở 50'c)
Ký hiệu thủy lực
| ||||||||
| Mô hình van | DHZO | DKZOR | ||||||
| Lặp lại chồng chéo | 1,3 | 1,3 | 1,3 | 1,3 | 1,3 | 1.3 | 1,3 | |
| Loại và kích cỡ cống (2) | L14 | L1 | S2 | S3, L3, D3 | S5, L5, D5 | S3, L3, D3 | S5, L5, D5 | |
| Giới hạn áp suất [thanh] | Cảng P, A, B = 350; T = 210 (250 với van thoát nước ngoài / Y | Cảng P, A, B = 315, T = 210 (250 / Y) | ||||||
| Lưu lượng tối đa (1) [l / phút] | 1 | 4,5 | số 8 | 17 | 28 | 45 | 60 | |
| Tại P = 10 thanh (PT) | ||||||||
| Tại P = 30 bar (PT) | 2 | số 8 | 14 | 30 | 50 | 80 | 105 | |
| Tại P = 70bar (PT) | 3 | 12 | 21 | 45 | 74 | 120 | 160 | |
| Thời gian đáp ứng (4) [ms] | <30 | <40 | ||||||
| Hysteresis [%] | <5% | <5% | ||||||
| Khả năng lặp lại | + 1% | + 1% | ||||||
GHI CHÚ:
Trên dữ liệu hiệu suất tham khảo van cùng với trình điều khiển điện tử Atos, xem phần 2
Dòng chảy được điều chỉnh bởi các van tỷ lệ hướng không được bù áp lực. Do đó nó bị ảnh hưởng bởi các biến thể tải. Để đảm bảo lưu lượng được điều chỉnh theo các điều kiện tải khác nhau, bộ bù áp suất mô đun có sẵn (xem bảng D150)
Đối với các P khác nhau, lưu lượng tối đa phù hợp với các sơ đồ trong phần 14.2 và 15.2
Tín hiệu bước 0-100%
